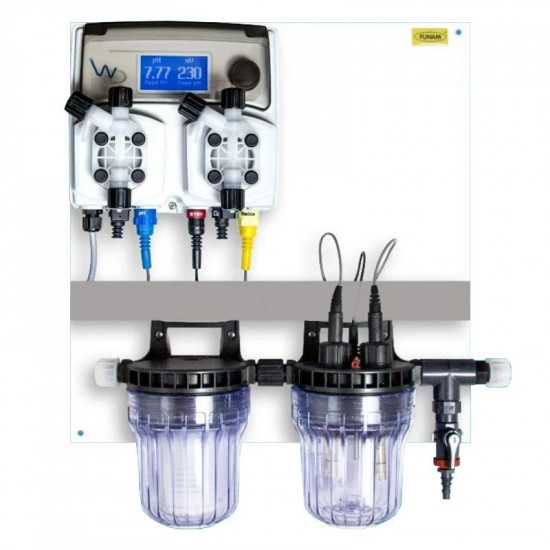

Automatyczna stacja pomiarowo-regulacyjna do basenu WDPHRH EMEC Chlor
- Przeznaczona do uzdatniania wody metodą chlorową w basenach prywatnych i wannach SPA do 150 m3
- Parametry wody mierzone są przez analogowe układy pomiarowe, a następnie są cyfrowo przetwarzane przez mikroprocesor. Pozostałe zadania regulacyjne i monitorujące są także wykonywane przez mikroprocesor.
- Stacja posiada duży wyświetlacz LCD z dobrze widocznymi cyframi wartości pomiarowych pH i chloru.
- Menu regulatora obsługiwane za pomocą wciskanego pokrętła posiada wiele funkcji przydatnych wcodziennej eksploatacji, zwłaszcza dla małych, starych bądź nietypowych basenów.
- Standardowym rodzajem regulacji jest regulacja proporcjonalna częstotliwości impulsów dozujących (zmiana częstotliwości dozowania pomp impulsowych). Ponadto można wybrać tryb regulacji dwupołożeniowej (On/Off). W trybie tym można także zaprogramować pojedynczy skok pompy co powtarzalną ilość minut. Jest to funkcja przydatna w małych bądź nietypowych basenach, gdzie dobre wymieszanie wody jest częstym problemem.
- Stacja WDPHRH może być zamówiona tylko z dwoma jednakowymi pompami membranowymi o wydajności po 10 l/h przy 3 barach. Ze względu na sterowanie impulsowe pomp stacja umożliwia obsługę dużych jak i małych basenów (wanny SPA).
- Pompy wyposażone są w trwałe napędy elektromagnetyczne nie zawierające części ulegających szybkiemu zużyciu. Podstawowe elementy pompy stykające się z dozowanymi substancjami jak głowica, zawór stopowy z czujnikiem poziomu i zawór dozujący wykonane są z polifluorku dwuwinilidenu (PVDF), a membrana z teflonu (PTFE). Materiały te są bardzo odporne na agresywne substancje i zapewniają długą żywotność pomp.
- Regulator posiada funkcję Stand-By (Pogotowie) umożliwiającą wyłączenie regulatora z pracy przez inne urządzenie, jak na przykład przez czujnik ciśnienia czy pompę obiegową wody. Po przejściu w stan pogotowia funkcje regulacyjne i dozowanie zostają wstrzymane. Jest to konieczne w sytuacji, gdy woda pomiarowa pobierana jest grawitacyjnie z basenu i nawet po wyłączeniu pompy obiegowej następuje przepływ wody przez naczynie pomiarowe. Dopiero sygnał dodatkowej blokady uruchamia funkcję Stand-by i powoduje wyłączenie dozowania.
- Elektrody pH i redoks umieszczone są w akrylowym naczyniu pomiarowym NPED4, w którym znajduje się także czujnik przepływu
Cechy stacji dozującej do basenu EMEC WDPHRH
- Kompaktowa konstrukcja na tablicy o wymiarach 430 x 470 mm.
- Proste i przejrzyste menu w języku polskim oraz obsługa za pomocą jednego wciskanego pokrętła nie wymaga specjalnych kwalifikacji.
- Dostęp do menu zabezpieczony hasłem.
- Możliwość wyboru regulacji proporcjonalnej częstotliwości impulsów dozujących lub dwupołożeniowej (On/Off) - w trybie tym można także zaprogramować pojedynczy skok pompy co powtarzalną
ilość minut (funkcja przydatna np. w wannach SPA i małych basenach). - Możliwość zaprogramowania zwłoki dozowania (regulacji) celem uzyskania właściwej polaryzacji elektrod i stabilnych wartości pomiarowych po wyłączeniu i ponownym włączeniu stacji.
- Możliwość wybrania priorytetu dozowania korektora pH, czyli przed osiągnięciem wartości zadanej
pH dozowanie chloru jest wstrzymane. - Możliwość programowego wyłączenia pomp dozujących lub ich ręcznego załączenia na zadany okres czasu – funkcja przydatna przy rozruchu stacji i odpowietrzaniu pomp dozujących.
- Alarmy stacji - brak przepływu wody, maksymalny czas dozowania (regulacji), poziom cieczy w pojemnikach oraz alarm sondy pH i redoksu (awaria).
- Pompy dozujące są standardowo wyposażone w czujniki poziomu dozowanych substancji w pojemnikach.
- Filtr wody pomiarowej o zdolności oczyszczania 60 μm zapobiega zanieczyszczeniu elektrod.
Dane techniczne stacji dozującej do basenu EMEC WDPHRH
Rodzaj regulatora: | proporcjonalny częstotliwości impulsów dozujących oraz dwupołożeniowy On/Of |
Zasilanie: | 190 - 265 V, 50/60 Hz |
Pobór mocy: | 32 W |
Bezpiecznik: | główny T 2,0 A , pomp T 800 mA, |
Wyjścia pomp dozujących: | z modulacją częstotliwości impulsów dozujących |
Wskazania: | podświetlany wyświetlacz LCD |
Rodzaje alarmów: | brak przepływu wody, maksymalny czas dozowania, awaria elektrody oraz niski poziom cieczy w pojemnikach z korektorem pH i chlorem |
Temperatura otoczenia: | -10 C do + 50 C przy wilgotności względnej 0% – 95% |
Klasa ochrony: | IP 65 |
Wymiary stacji: | 430 x 470 x 155 mm |
Dane techniczne układu pomiarowego pH
Typ naczynia pomiarowego: | NPED4 z czujnikiem przepływu |
Materiał: | akryl |
Maksymalne ciśnienie: | 5 bar |
Przewód wody pomiarowej: | PE 6 x 8 mm |
Przepływ wody pomiarowej: | 40 – 50 l/h |
Kontrola przepływu: | za pomocą czujnik przepływu, dodatkowa blokada Stand-by z zasilania pompy obiegowej, czujnika ciśnienia lub innego urządzenia |
Typ elektrody pH: | EPHS - epoksydowa prętowa o średnicy 12 mm |
Zakres pomiaru: | 0 – 14 pH |
Dokładność odczytu: | 0,01 pH |
Kalibracja: | metoda dwupunktowa |
Parametry regulacji: | przy regulacji proporcjonalnej - wartość zadana i zakres proporcjonalności, przy regulacji On/Off – wartości zadane górna i dolna |
Podłączenie elektrody: | złącze BNC z przewodem 0,8 m |
Dane techniczne układu pomiarowego potencjału redoks
Typ naczynia pomiarowego: | NPED4 z czujnikiem przepływu |
Typ elektrody redoks: | ERHS - epoksydowa prętowa o średnicy 12 mm |
Maksymalne ciśnienie: | 5 bar |
Zakres pomiaru: | 0 – 1000 mV |
Dokładność odczytu: | 1 mV |
Kalibracja: | metoda jednopunktowa |
Parametry regulacji: | przy regulacji proporcjonalnej - wartość zadana i zakres proporcjonalności, przy regulacji On/Off – wartości zadane górna i dolna |
Podłączenie elektrody: | złącze BNC z przewodem 0,8 m |
Dane techniczne pomp dozujących korektor pH i chlor
Maks. ilość skoków membrany: | 180 1/min |
Wysokość zasysania: | 1,5 m |
Lepkość dozowanej substancji: | do 100 CPS |
Temperatura otoczenia: | 0 C – 45 C |
Temperatura dozowanej substancji: | metoda jednopunktowa |
Emitowany hałas: | 74 dbA |
Klasa ochrony: | IP 65 |
Zawartość opakowania
Każda stacja dostarczana jest w kartonie zawierającym wszystkie materiały potrzebne do montażu stacji:
- stacja,
- elektrody pH i redoks,
- roztwory buforowe pH 7,0 i pH 4,0 oraz 650 mV,
- płyn do czyszczenia elektrod,
- zawory kulowe 1/2” (2 szt) i kurek 3/8”’ do podłączenia wody pomiarowej,
- przewody wody pomiarowej z PE 6x8 mm (2x2 m),
- zawory stopowe z filtrami i czujnikami poziomu (2 szt),
- zawory dozujące 1/2” (2 szt),
- przewody ssawne i odpowietrzające z PVC 4x6 mm (4x2 m),
- przewody tłoczne z PE 4x6 (2x2 m),
- bezpieczniki zapasowe regulatora (2 szt),
- kołki mocujące (4 szt)
- instrukcja obsługi.
