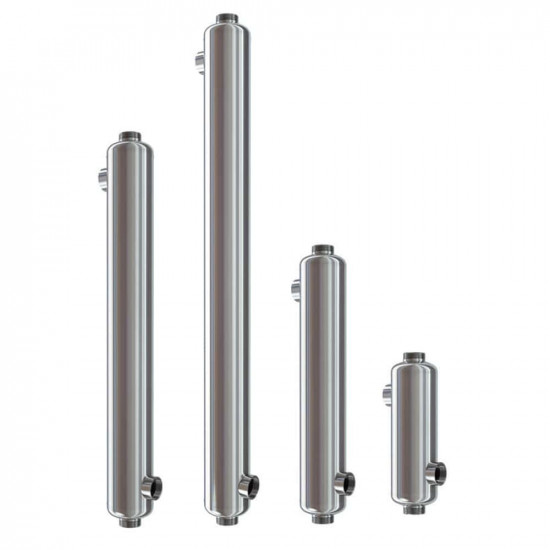

Tytanowy wymiennik ciepła HEXONIC REV 350
Linia wymienników ciepła REV przeznaczona jest przede wszystkim do pracy w instalacjach basenowych. W ich konstrukcji główny nacisk położony został na poprawę warunków wymiany ciepła. Żądany efekt otrzymano dzięki zastosowaniu konstrukcji trójprzejściowej po stronie rur, która powoduje lepsze wykorzystanie mocy cieplnej źródła. Jednocześnie dzięki krótkiej drodze przepływu wody basenowej (medium ogrzewanego) przez wymiennik zachowana zostaje wysoka prędkość przepływu.
Użycie rur karbowanych zwiększa turbulizację przepływu w obszarze warstwy przyściennej, co dodatkowo intensyfikuje wymianę ciepła. Wymienniki ciepła REV wykonane zostały w dwóch wersjach materiałowych – ze stali nierdzewnej oraz z tytanu. REV sprawdza się doskonale w pracy z pompami ciepła, panelami słonecznymi, ale także ze standardowymi źródłami ciepła, jak np. kotły gazowe.
Unikatowa konstrukcja
Pozwala na lepsze wykorzystanie mocy cieplnej źródła i uzyskanie doskonałych warunków wymiany ciepła
Budowa z tytanu
Odpowiedni do basenów z wodą słoną
Odporny na chemię basenową
Odporny na działanie agresywnych substancji w wodzie, takich jak fluor i chlor

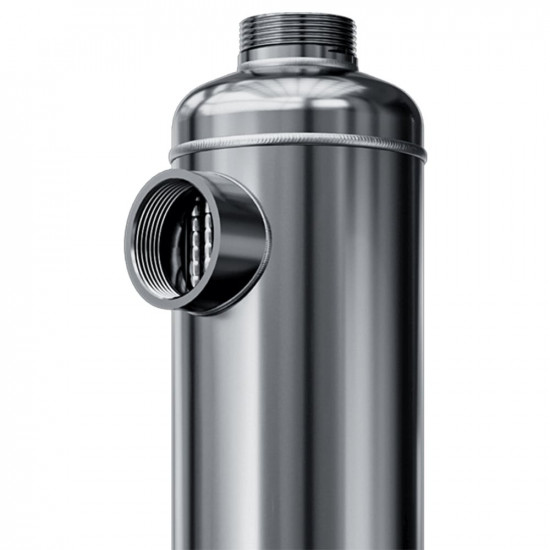

Karbowane rurki
Powodujące przepływ turbulentny, co intensyfikuje wymianę ciepła i utrudnia gromadzenie się osadów
Niski spadek ciśnienia
Mały spadek ciśnienia przepływu po stronie płaszcza (basenowej)
Elastyczna praca
Doskonały do pracy z pompami ciepła oraz panelami słonecznym
Jak działa basenowy wymmienik ciepła REV?
Medium grzewcze trzy razy przechodzi przez rurki, co znacząco poprawia warunki wymiany ciepła, gdyż medium gorące dłużej przebywa w wymienniku. Rurki karbowane powodują przepływ turbulentny, co intensyfikuje wymianę ciepła i redukuje powstawanie osadów.
Dane techniczne

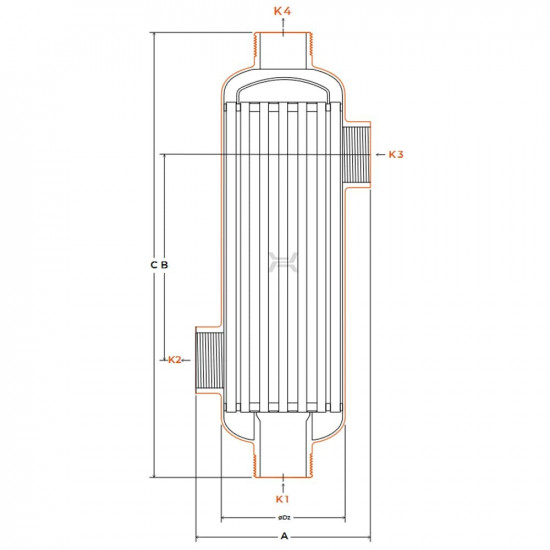

Typ | Wymiary | Powierzchnia wymiany ciepła | Średnica rurki | Masa | Objętość strony rurek | Objętość strony płaszcza | |||
A [mm] | B [mm] | C [mm] | Dz [mm] | m2 | mm | kg | L | L | |
REV250T | 140 | 170 | 353 | 101,6 | 0,29 | 8 | 3,8 | 0,81 | 1,26 |
REV350T | 140 | 270 | 453 | 101,6 | 0,41 | 8 | 4,8 | 0,99 | 1,76 |
REV500T | 140 | 420 | 603 | 101,6 | 0,59 | 8 | 6,3 | 1,27 | 2,53 |
REV750T | 140 | 670 | 853 | 101,6 | 0,89 | 8 | 8,7 | 1,73 | 3,77 |
REV1000T | 140 | 920 | 1103 | 101,6 | 1,18 | 8 | 11,1 | 2,19 | 5,03 |
K 1 ⁄ K 4 ― wlot ⁄ wylot źródła ciepła – gwint zewnętrzny 1 1⁄2"
K 3 ⁄ K 2 ― wlot ⁄ wylot wody basenowej – gwint wewnętrzny 1 1⁄2"
Maksymalna wydajność
Temp źródła ciepła wlot | Temp. wody basenowej wylot | REV250T | REV350T | REV500T | REV750T | REV1000T |
40℃ | 32℃ | 11 kW | 17 kW | 22 kW | 32 kW | 37 kW |
30℃ | 14 kW | 20 kW | 27 kW | 40 KW | 46 kW | |
50℃ | 32℃ | 26 kW | 38 kW | 50 kW | 72 kW | 83 kW |
30℃ | 29 kW | 42 kW | 55 kW | 79 kW | 92 kW | |
60℃ | 36℃ | 37 kW | 52 kW | 68 kW | 96 kW | 110 kW |
38℃ | 34 kW | 48 kW | 63 kW | 88 kW | 105 kW | |
MINIMALNY PRZEPŁYW | ||||||
Woda basenowa | Przepływ | 10 m3/h | 10 m3/h | 12 m3/h | 13 m3/h | 15 m3/h |
Źródło ciepła | 3 m3/h | 3,5 m3/h | 3,5 m3/h | 4 m3/h | 4 m3/h | |
OBJĘTOŚĆ BASENU | ||||||
min. / max. rozmiar basenu | 40-70 m3 | 60-110 m3 | 80-120 m3 | 110-160 m3 | 150-200 m3 |
